360° fotostudio met Spin-It 6000C draaischijf — Automedia 360 Studio

Complete 360°-fotostudio-opstelling voor voertuigen, in 2015 geleverd en geïnstalleerd door Spin-It Ltd (UK) voor project Quadriga, België.

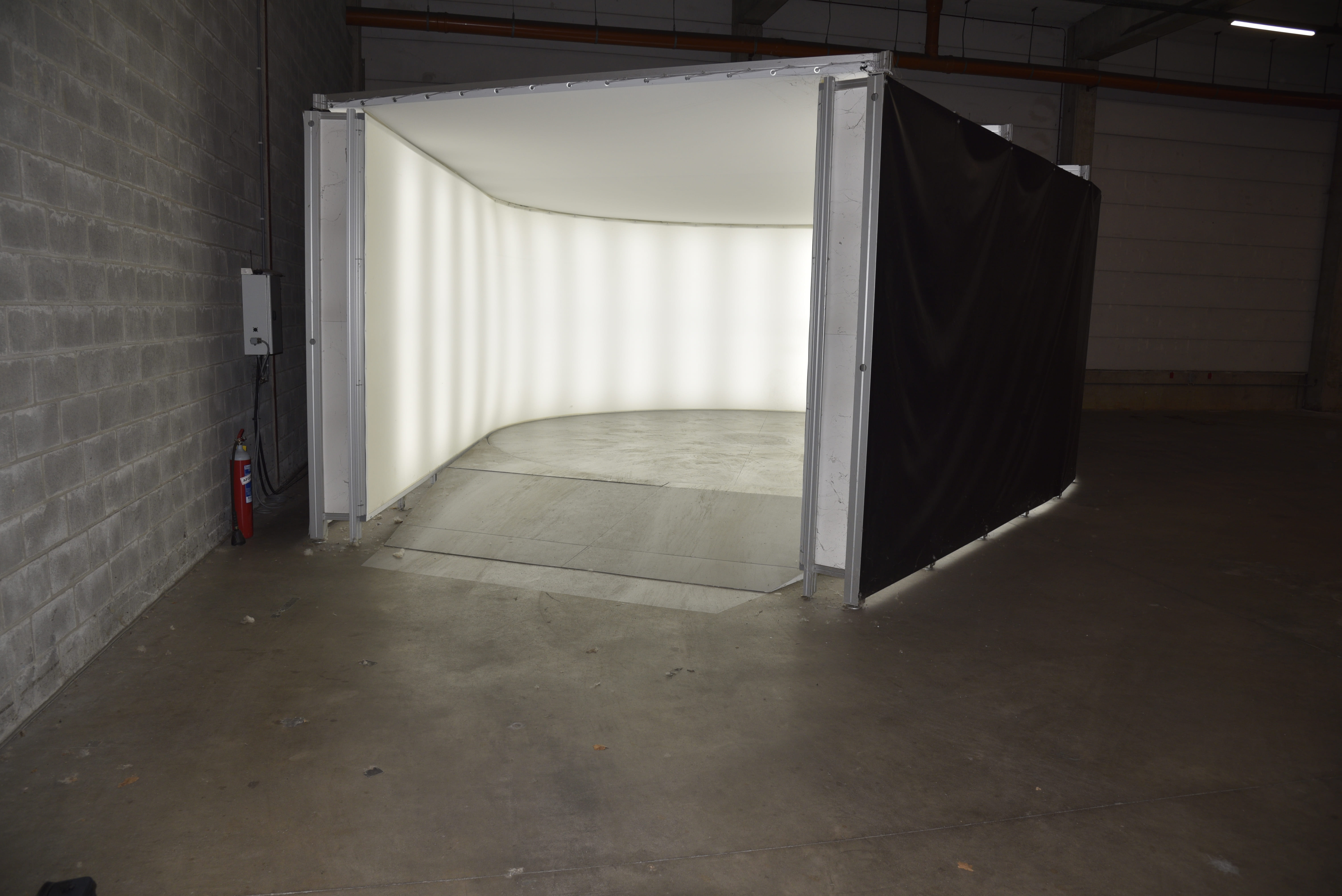

De installatie bestaat uit een gemotoriseerde draaischijf van 6 meter diameter met 40° oprijplaat, encoder, besturingskast met noodstop, cyclorama en LED-verlichting met dimsturing.

De opstelling draait het voertuig gecontroleerd rond terwijl de camera vast opgesteld blijft. De encoder registreert de rotatie en stuurt deze door naar het Automedia 360 Studio-systeem, dat rotatie en beeldopname synchroniseert.

Belangrijk: deze kavel omvat uitsluitend de fysieke fotostudio-installatie.

Er is geen cameratoestel, geen lensmateriaal en geen statief inbegrepen. Ook de Automedia 360 Studio-software is niet inbegrepen, die dient de koper zelf bij Automedia te regelen.

Technische specificaties

Layouttekening draaischijf en oprijplaat: https://beerensbe-my.sharepoint.com/:b:/g/personal/job_beerensgroup_com/IQAtm6NZOKHXS5nl_uoD1kYuAZQ1i5eOayV9_ds3MGgAggA?e=RbX2x2

Elektrisch schema hoofdkast met LED-sturing: https://beerensbe-my.sharepoint.com/:b:/g/personal/job_beerensgroup_com/IQACEaXDaKFXSI5f2XENMCL0AYCZTxNbmcVed2R8Dfk1GEs?e=5gVC4U

Plattegrond fotostudio: https://beerensbe-my.sharepoint.com/:b:/g/personal/job_beerensgroup_com/IQDU0urBm1CxQ4KZtPITGZMTAfwxvaiqVn40I-d0AYrjloU?e=fG3XM7

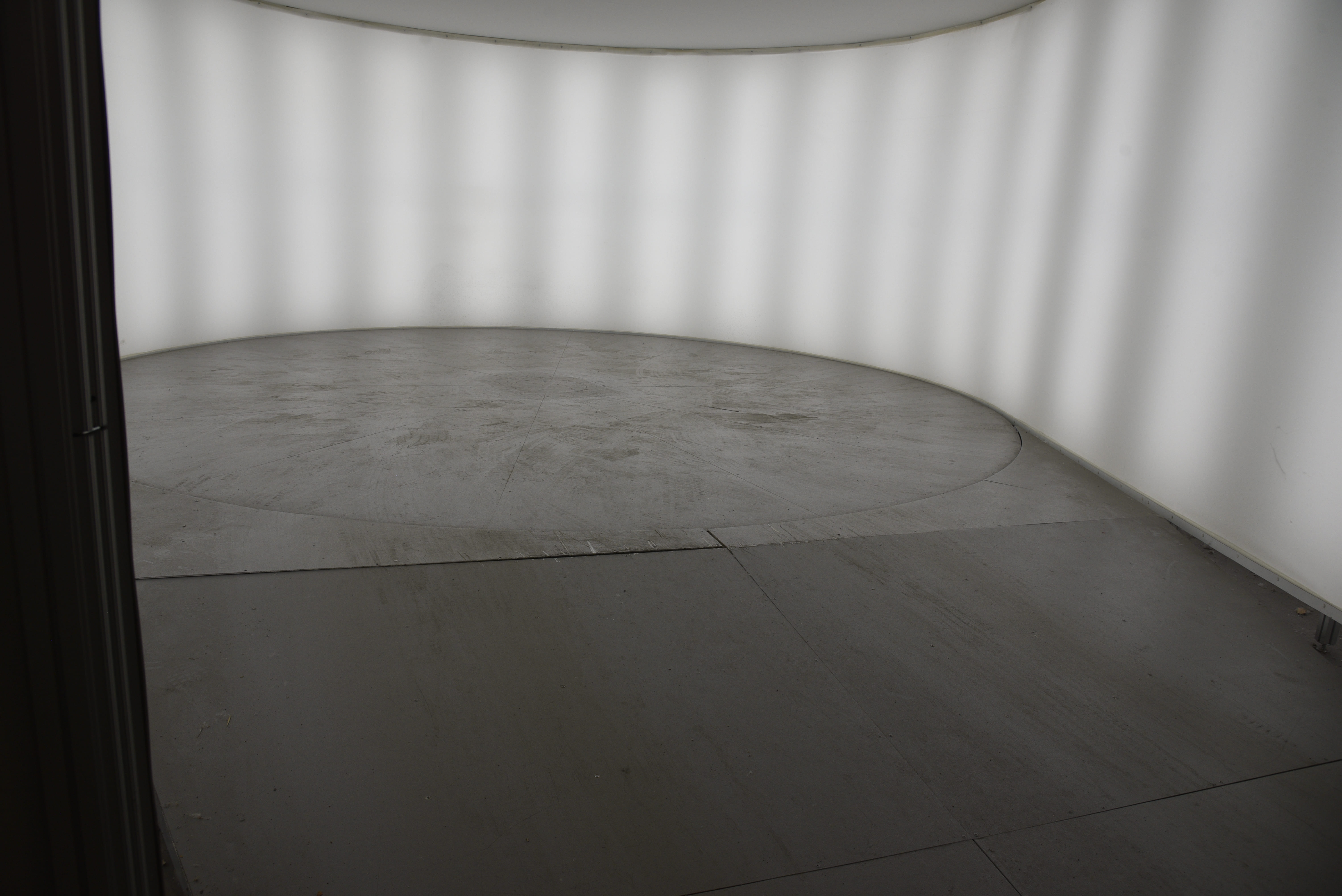

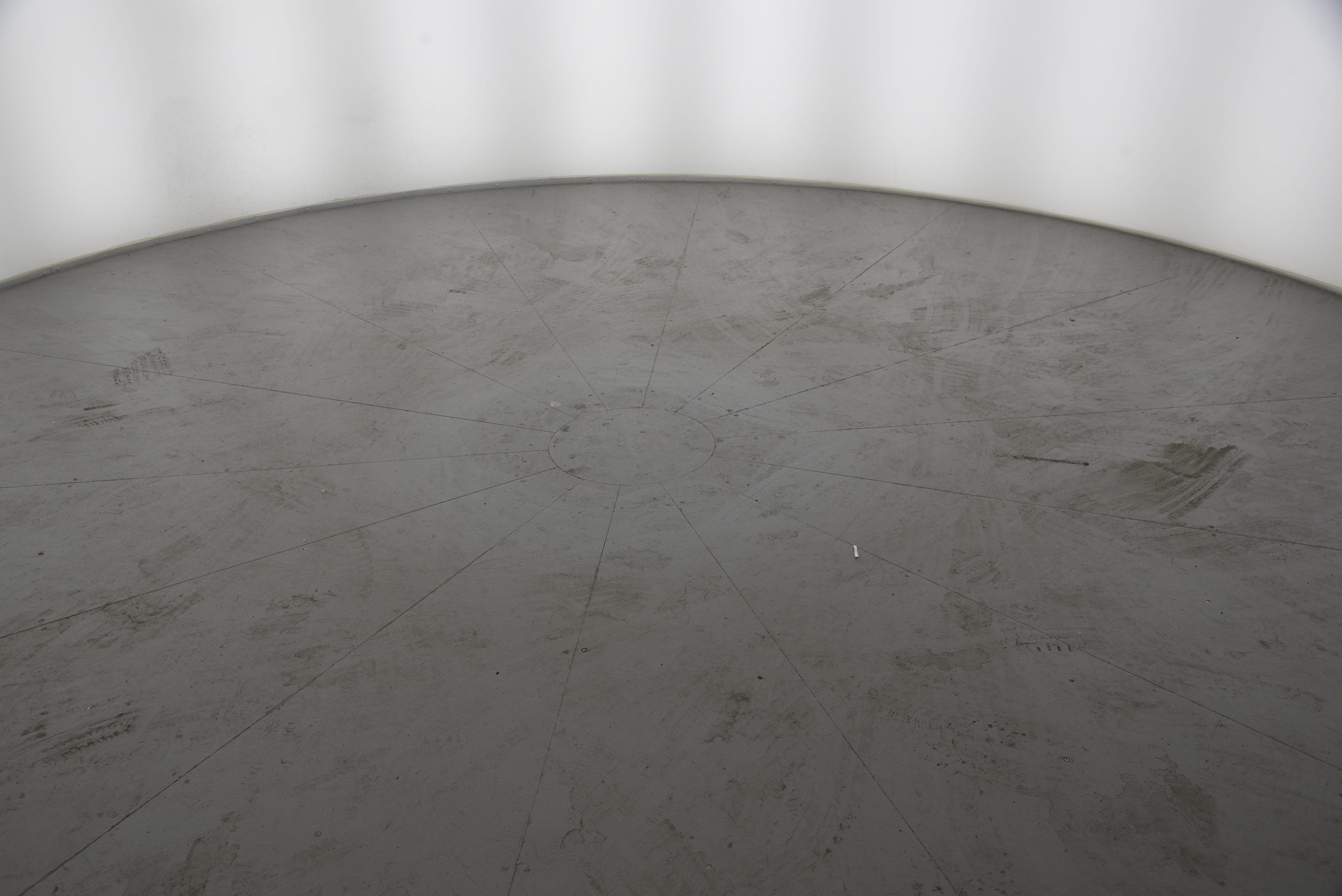

Draaischijf

• Type: Spin-It 6000C Photo-Studio Turntable
• Diameter: 6.000 mm
• Hoogte: 190 mm
• Toplaag: gladde staalplaat
• Uitvoering: gemotoriseerde aandrijving onder de oprijplaat

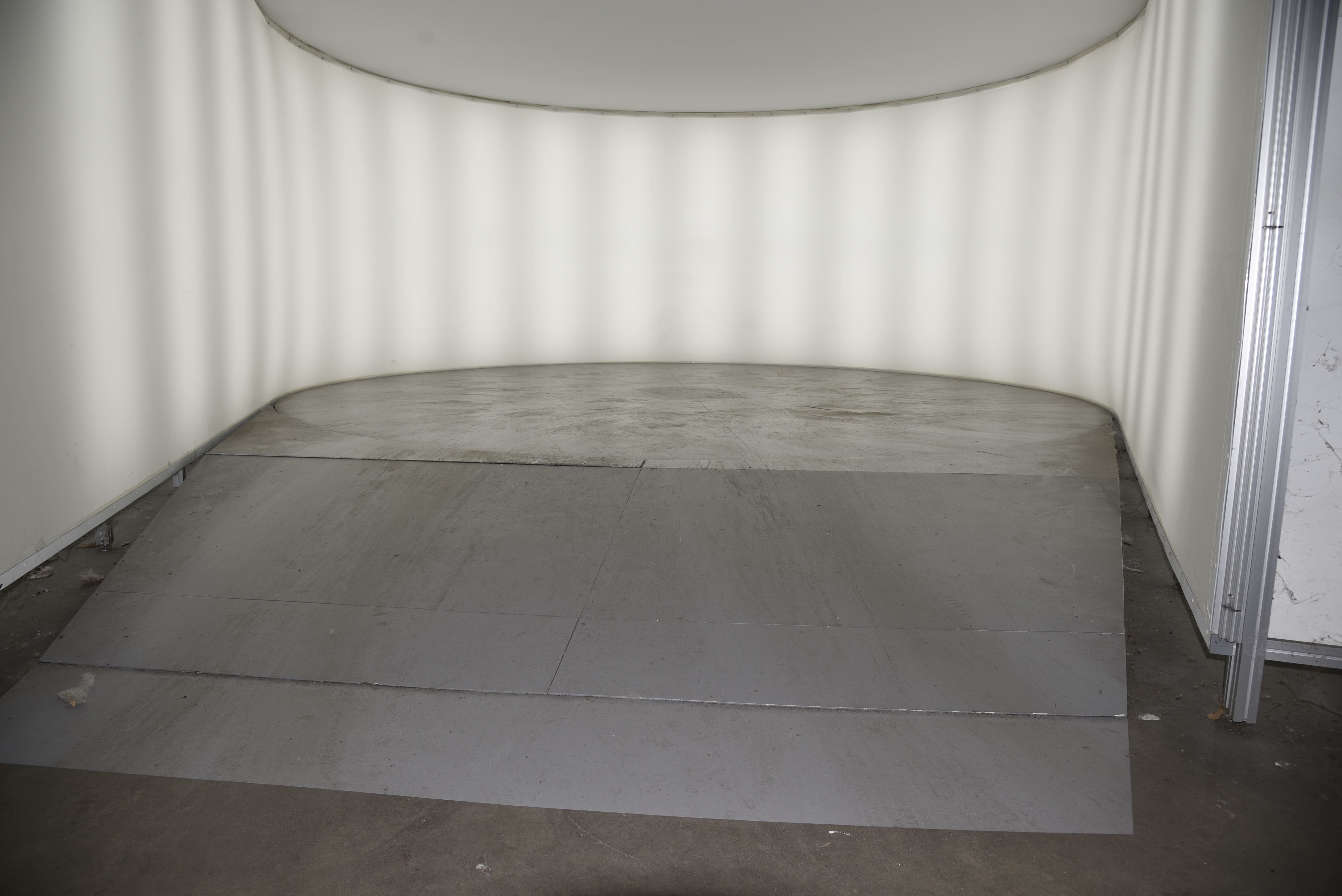

Oprijplaat

• Enkelvoudige oprijplaat, 40° segment
• Lengte: 2.000 mm
• Opening: 2.745 mm
• Hoogte aan aansluiting draaischijf: 200 mm
• Afwerking: gladde staalplaat

Aandrijving

• 3-fase aandrijfsysteem 0,75 kW
• Frequentieregelaar Toshiba VF-nC3
• Voeding 230V / 400V

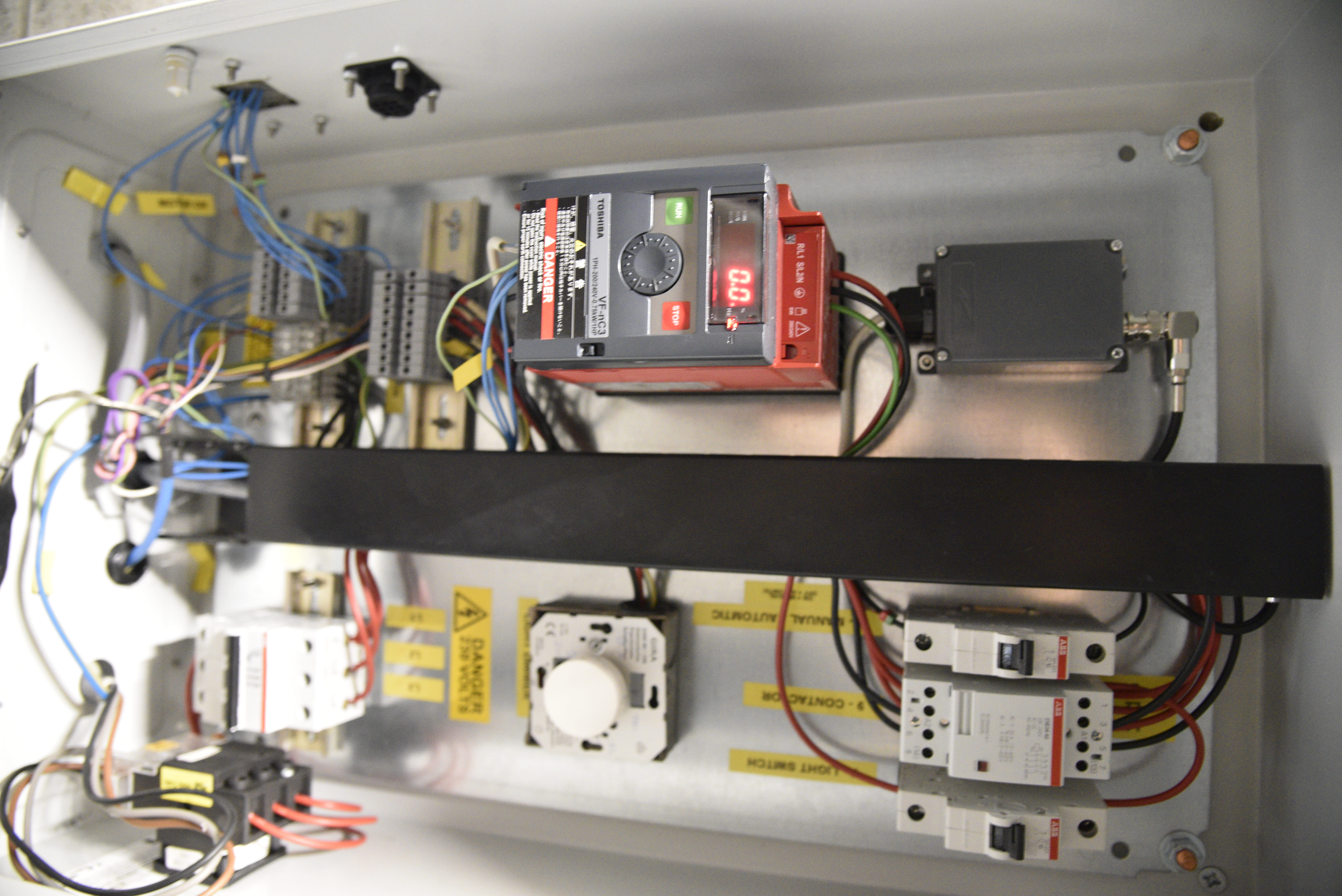

Besturing

• Paragon-type besturingskast met hoofdschakelaar, hoofdautomaat, contactor en noodstop
• Keuzeschakelaar handbediening / automatisch
• Draadloze afstandsbediening met Telradio-ontvanger (links/rechts)
• Signaaluitwisseling met Automedia 360 Studio-connector: rotatierichting, snelheid, motor-OK, thermistor-OK, noodstop

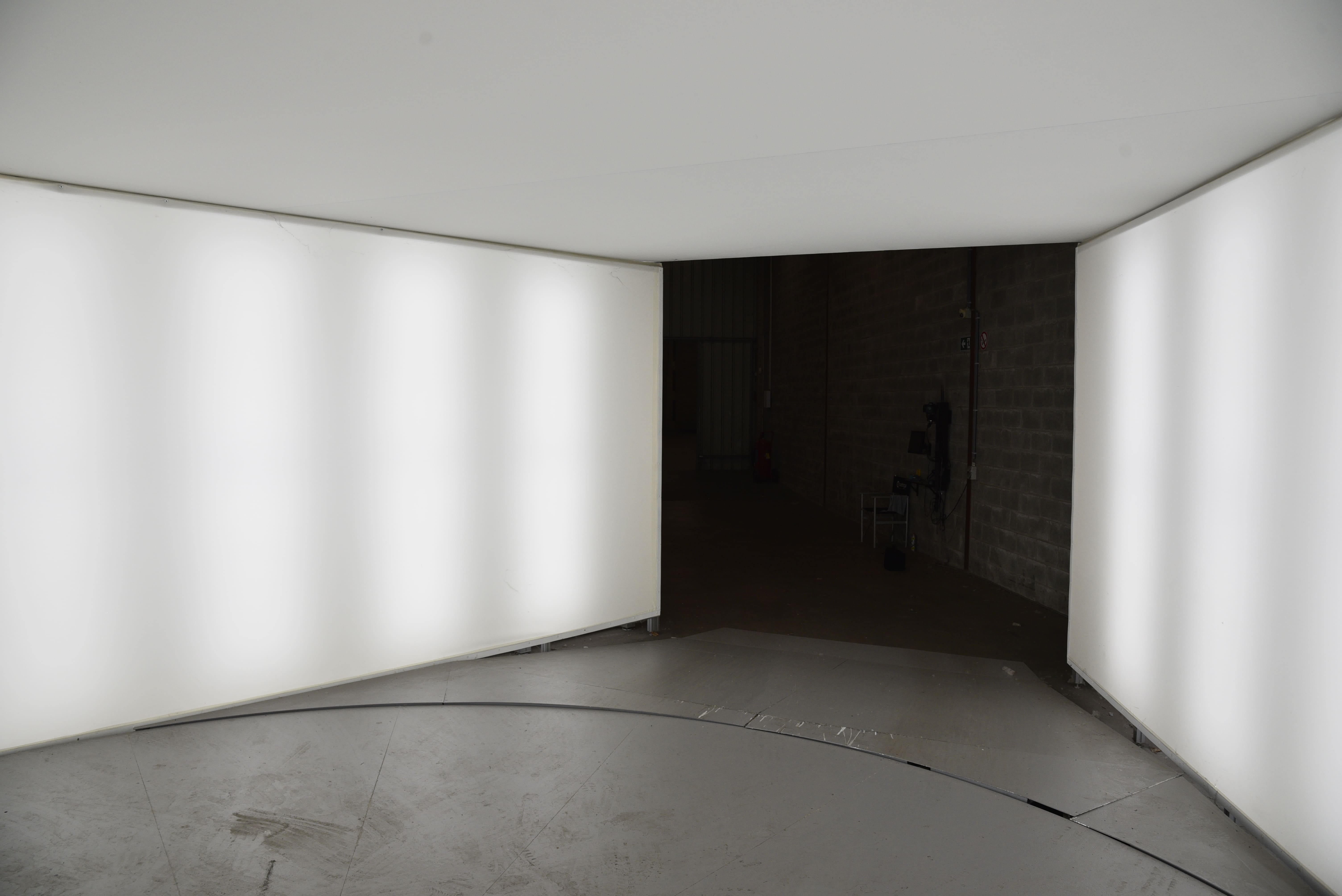

Verlichting

• LED-verlichting met dimsturing
• GIRA-dimmodule en lichtschakelaar geïntegreerd in de hoofdkast
• 7-polige lichtconnector: 3 fasen + nul + dimsignaal + aarding

Encoder

• Gemonteerd onder de vloerconstructie, afleesbaar op de omtrek van de draaischijf
• Bedraad naar de besturingskast, voeding via de Automedia 360 Studio-controller

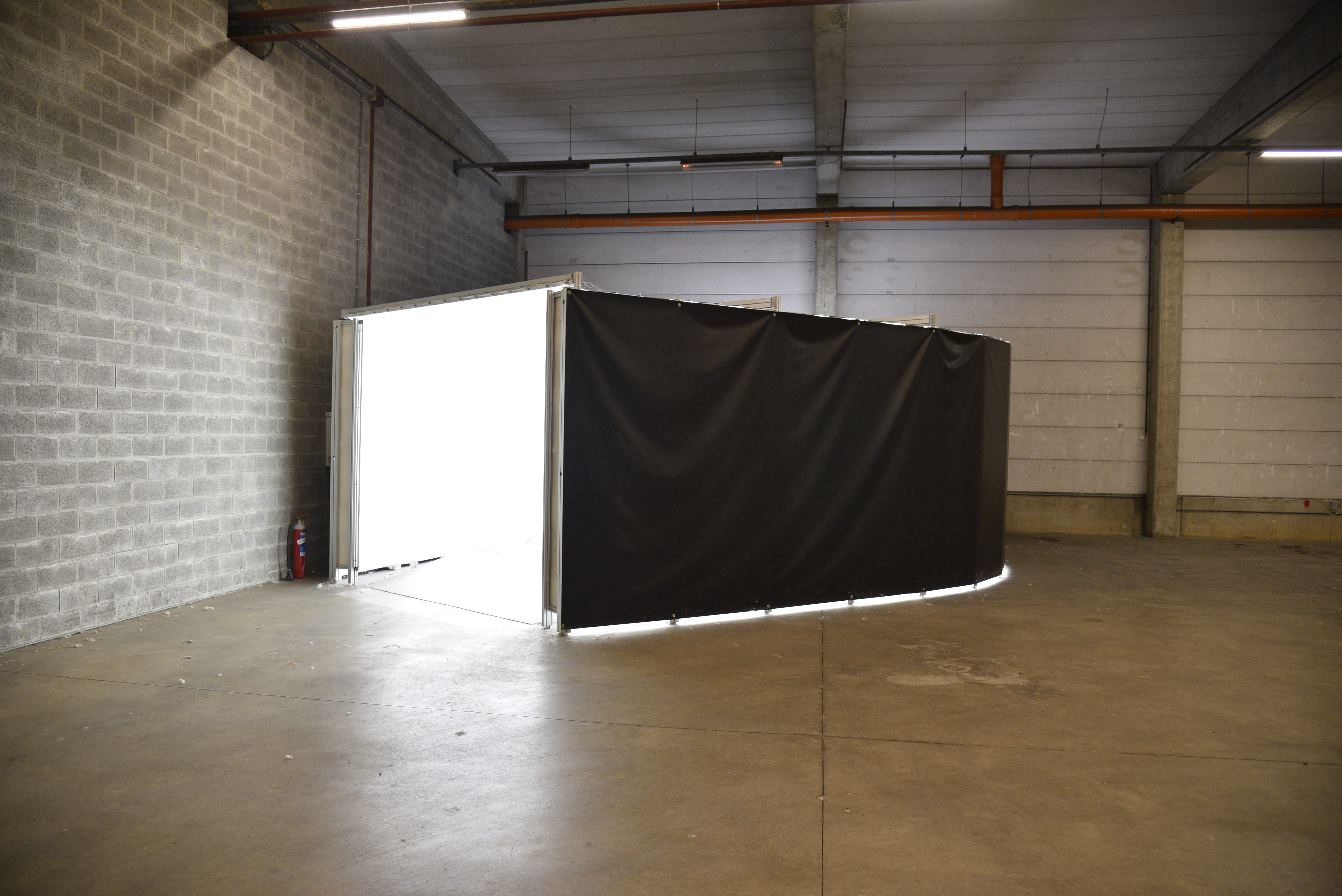

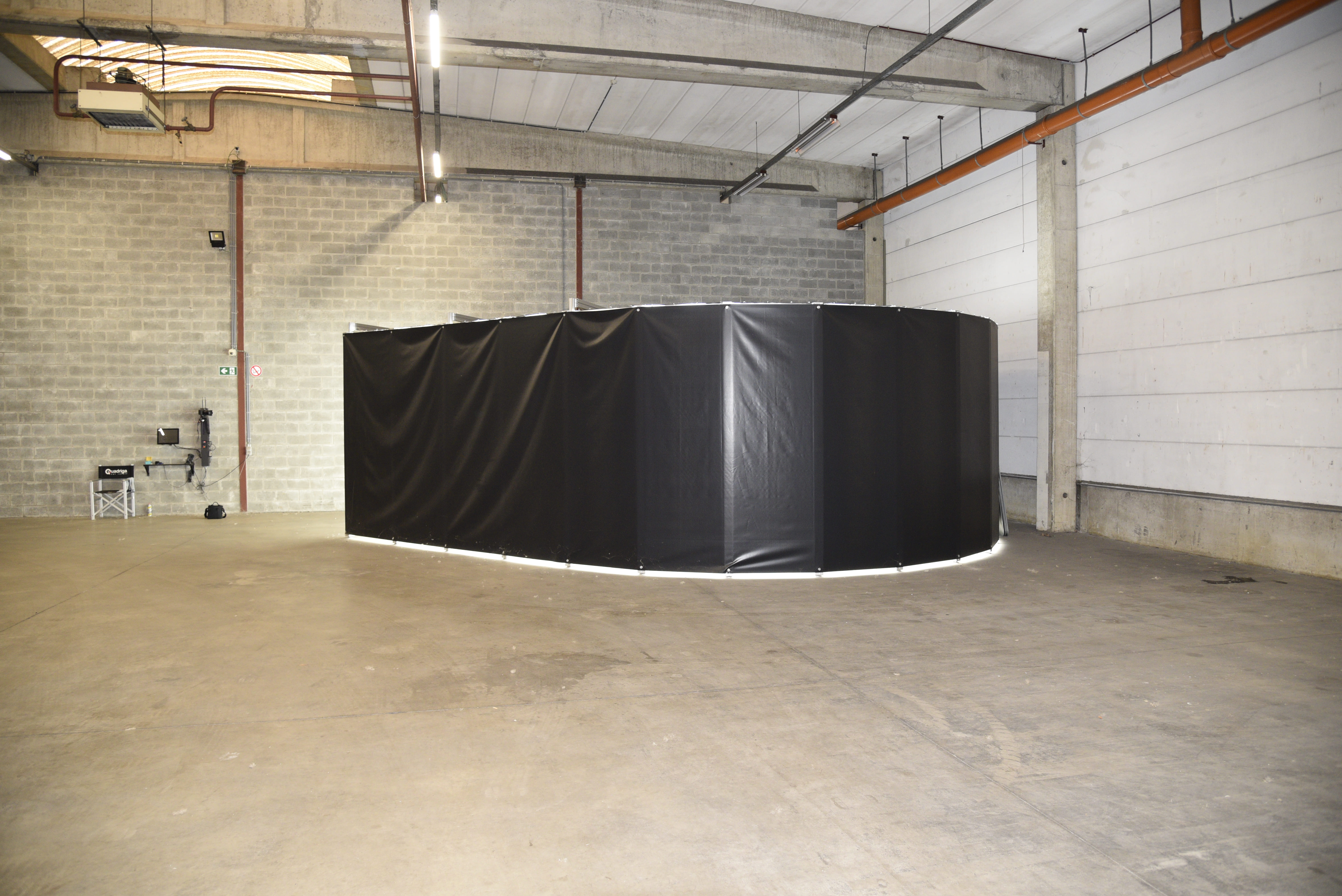

Cyclorama

• Straal 3.000 mm binnenzijde / 3.100 mm buitenzijde
• Segmentbouw
• 40° uitsparing ter hoogte van de oprijplaat

Uitrusting

• Draaischijf 6000C in gladde staalplaat
• 40° oprijplaat in gladde staalplaat
• 3-fase aandrijfsysteem 0,75 kW met frequentieregelaar
• Besturingskast met noodstop en hand/automaat-keuze
• Draadloze afstandsbediening
• LED-verlichting met dimsturing
• Encoder, bedraad
• Cyclorama
• Bekabeling en aansluiting voor Automedia 360 Studio-integratie
• Volledige technische documentatie: layouttekening, elektrisch schema (V1.6), plattegrond en originele offerte

Niet inbegrepen

• Cameratoestel, lenzen en statief
• Automedia 360 Studio-software en licentie
• Demontage, transport en heropbouw
